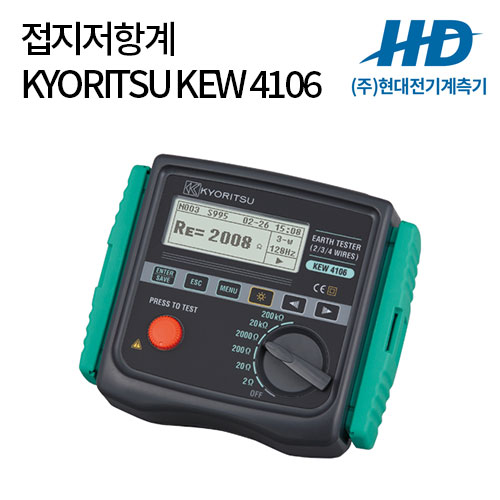

| 개정된 KC 접지 설계에 준거한 접지 저항 & 대지 저항률 테스터! |
| • 향상된 필터링 기법(고속 푸리에 변환/FFT)으로 안정적인 측정을 위한 노이즈 제거 기능 |
| • 대지 저항률 (ρ)은 보조 접지봉 간의 거리를 설정한 후, 자동으로 계산 가능 (Wenner 방식) |
| • 4가지 (94/105/111/128Hz)의 측정 전류 주파수의 자동 및 수동 선택이 가능 |
| • 자동 모드에서는 측정에 적합한 최적의 주파수를 자동으로 선택하여 측정 |
| • 최대 80mA의 측정 전류, 최소 분해능 0.001Ω (2Ω 레인지) |
| • 메모리 기능 : 최대 800건의 데이터 저장 / 측정값의 리콜 가능 |
| • 보조 접지봉의 저항, 측정 전류의 주파수, (노이즈) 간섭 전압 및 주파수, 잔류 저항 Rk 표시 |
• 저장된 측정 결과는 USB 접속을 통해 PC로 전송 가능
제품 사양| 기능 | 레인지 | 분해능 | 측정 범위 | 확도 |
|---|
접지 저항
Re
(ρ 측정의 Rg) | 2Ω | 0.001Ω | 0.03 - 2.099Ω | ±2%rdg±0.03Ω |
|---|
| 20Ω | 0.01Ω | 0.03 - 20.99Ω | ±2%rdg±5dgt *1 | | 200Ω | 0.1Ω | 0.3 - 209.9Ω | | 2000Ω | 1Ω | 3 - 2099Ω | | 20kΩ | 10Ω | 0.03k - 20.99kΩ | | 200kΩ | 100Ω | 0.3k - 209.9kΩ | 보조 접지 저항
Rh, Rs | | | | Re+Rh+Rs의 8% |
|---|
대지 저항률
ρ | 2Ω | 0.1Ω·mm - 1Ω·m
오토 레인지 | 0.2 - 395.6Ω·m | ρ=2×π×a×Rg *2 |
|---|
| 20Ω | 0.2 - 3956Ω·m | | 200Ω | 20 - 39.56kΩ·m | | 2000Ω | 0.2 - 395.6kΩ·m | | 20kΩ | 2.0 - 1999kΩ·m | | 200kΩ | 연속 간섭 전압
Ust (교류 전용) *3 | 50V | 0.1V | 0 - 50.9Vrms | ±2%rdg±2dgt (50/60Hz) |
|---|
| ±3%rdg±2dgt (40 - 500Hz) | 주파수
Fst | 오토 레인지 | 0.1Hz
1Hz | 40Hz - 499.9Hz | ±1%rdg±2dgt |
|---|
| 측정법 | 접지 저항 : 전압 강하법
(프로브를 통해 전류와 전압을 측정)
대지 저항률 측정법 (ρ) : 웨너의 4극법
연속 간섭 전압 (대지 전압) : 실효값 정류기 ( E-S 단자 사이) |
|---|
| 메모리 용량 | 800 데이터 |
|---|
| 통신 인터페이스 | Model 8212-USB 옵티컬 어댑터 |
|---|
| LCD | 도트 매트릭스 192×64 모노크롬 |
|---|
| 과부하 표시 | "OL" |
|---|
| 과부하 보호 | E-S(P)와 E-H(C) 단자 간에서 AC 280V/10초 |
|---|
| 적합 규격 | IEC 61010-1 CAT III 300V, CAT IV 150V 오염도 2
IEC 61010-031, IEC 61557-1, 5, IEC 61326-1 (EMC), IEC 60529 (IP54) |
|---|
| 전원 | DC12V : 사이즈 AA 배터리 (R6) × 8
(오토 파워 오프: 약 5분) |
|---|
| 치수 | 167(L) × 185(W) × 89(D) mm |
|---|
| 무게 | 약 900g (배터리 포함) |
|---|
| 포함 액세서리 | 7229A (정밀 측정 코드)
7238A (간이 측정 코드)
8032 (보조 접지봉 [2봉/세트])×2 세트 (총 4봉)
8200-04 (코드 릴 [4개])×1 세트
8212-USB (USB 어댑터)
9121 (어깨걸이 스트랩)
9125 (휴대용 케이스)
R6 × 8, 취급 설명서 |
|---|
| 옵션 액세서리 | 8259 (측정 단자용 어댑터) |
|---|
*1 : 보조 접지 저항은 100Ω, Rk 보정 후의 데이터로 합니다.
*2 : 측정된 Rg값에 따릅니다. (보조 접지봉의 간격 [a]는 1.0~30.0m)
*3 : 본 제품은 상용 전원의 상 전압 측정용으로 설계되지 않았습니다. |
