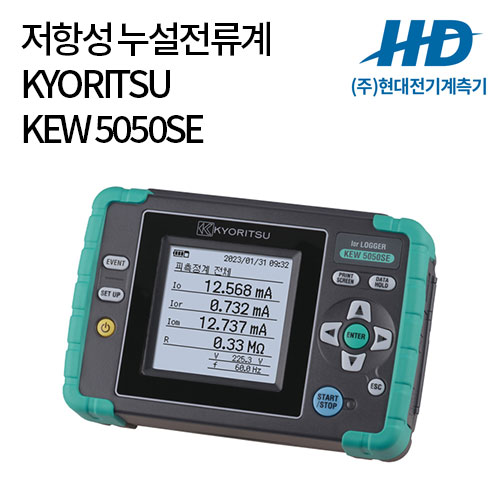

| 결선 방식 | 1P2W, 1P3W, 3P3W, 3P4W |
|---|
| 측정 및 파라미터 | Ior : 저항성 누설 전류 (Trms)
Io : 기본파 40 - 70Hz의 누설 전류 (Trms)
Iom : 고조파 성분이 포함된 누설 전류 (Trms)
V : 기본파 40 - 70Hz의 기준 전압 (Trms)
Vm : 고조파 성분이 포함된 기준 전압 (Trms)
R : 절연 저항, 주파수(Hz), 위상각(θ) |
|---|
| 기타 기능 | 디지털 출력, 프린트 스크린, 백라이트, 데이터 홀드 |
|---|
| 기록 간격 | 200/400ms / 1/5/15/30초 / 1/5/15/30분 / 1/2시간 |
|---|
| Ior (저항성 누설전류) |
|---|
| 레인지 | 10.000/100.00/1000.0mA/10.000A/AUTO |
|---|
| 확도 | 정현파 40 - 70Hz 및 90V Trms 이상의 기준 전압의 경우,
±0.2%rdg±0.2%f.s. + 클램프 센서 진폭 확도 + 위상 확도에 따른 오차*
(위상 확도에 따른 오차)
* Ior 누설 클램프 센서를 사용할 때 측정된 Io 값에 ± 2.0%rdg를 가산.
(θ: 기준 전압/ 전류 위상차 ±1.0°의 확도 이내) |
|---|
| 허용 입력 | 각 레인지의 1% - 110% (Trms), 및 레인지의 200% (peak) |
|---|
| 표기 레인지 | 0.15% - 130% (0.15% 미만인 경우 "0", 레인지 초과인 경우 “OL” 표시) |
|---|
| Io *레인지, 허용 입력, 표기 레인지는 Ior과 동일 |
|---|
| 확도 | ±0.2%rdg±0.2%f.s.+ 클램프 센서 진폭 확도 |
|---|
| Iom *레인지, 허용 입력, 표기 레인지는 Ior과 동일 |
|---|
| 확도 | ±0.2%rdg±0.2%f.s.+ 클램프 센서 진폭 확도 |
|---|
| 측정 방법 | 샘플링 속도 40.96ksps (매 24.4μs), 간극없이 매 200ms마다 실효값 계산. |
|---|
| 전압 |
|---|
| 레인지 | 1000.0V |
|---|
| 확도 | ±0.2%rdg±0.2%f.s. *정현파 40 - 70Hz의 파형에 대해 |
|---|
| 허용 입력 | 10 - 1000V Trms 및 2000V peak |
|---|
| 표기 레인지 | 0.9V - 1100.0V Trms (0.9V 미만인 경우 "0", 레인지 초과인 경우 “OL” 표시) |
|---|
| 위상각(θ) |
|---|
| 표기 레인지 | 0.0° - ±180.0° (기준 전압의 위상을 0.0°로 간주) |
|---|
| 확도 | 정현파 40~70Hz, 기준 전압 90Vrms 이상, Io 레인지의 10% 이상 입력 시 ±0.5° 이내.
Ior 누설 전류 클램프 센서 사용 시, ±1.0° 이내 및 일반 클램프 센서 사용 시, 센서 확도 + ±0.5° 이내. |
|---|
| 주파수 레인지 | 40 - 70Hz |
|---|
| 외부 전원 | AC 100 - 240V(50/60Hz) 최대 7.5VA |
|---|
| 전원 | LR6(AA)(1.5V) × 6 (배터리 수명 약 11시간) |
|---|
| 디스플레이 / 업데이트 주기 | 160 × 160 도트, FSTN 모노크롬 디스플레이 / 500ms |
|---|
| PC 카드 인터페이스 | SD 카드 (2GB) *기본 액세서리 |
|---|
| PC 통신 인터페이스 | USB |
|---|
| 온도 및 습도 범위 | 23±5°C, 상대습도 85% 이하 (결로가 없을 것) |
|---|
| 사용 온도 및 습도 범위 | -10 - 50°C, 상대습도 85% 이하 (결로가 없을 것) |
|---|
| 보관 온도 및 습도 범위 | -20 - 60°C, 상대습도 85% 이하 (결로가 없을 것) |
|---|
| 적합 규격 | IEC 61010-1 CATⅣ 300V / CATⅢ 600V 오염도 2
IEC 61010-2-030, IEC 61010-031, IEC 61326 |
|---|
| 치수 | 165(L) × 115(W) × 57(D)mm |
|---|
| 무게 | 약 680g (배터리 포함) |
|---|
| 포함 액세서리 | 7273 (전압 측정 코드)
8262 (AC 어댑터)
7278 (접지 케이블)
7219 (USB 케이블)
7292 (테스트 프로드)
8326-02 (SD 카드 2GB)
9125 (휴대용 케이스)
취급 설명서, 케이블 마커, LR6(AA) × 6 |
|---|
| 옵션 액세서리 | 8177 (Ior 누설 클램프 센서 Ø40mm)
8178 (Ior 누설 클램프 센서 Ø68mm)
8121/8122/8123/8124/8125/8126/8127/8128 (부하 전류 클램프 센서)*
8130/8133 (플렉시블 클램프 센서)*
8146/8147/8148 (누설 & 부하 전류 클램프 센서)*
8329 (전원 공급 어댑터) |
|---|
