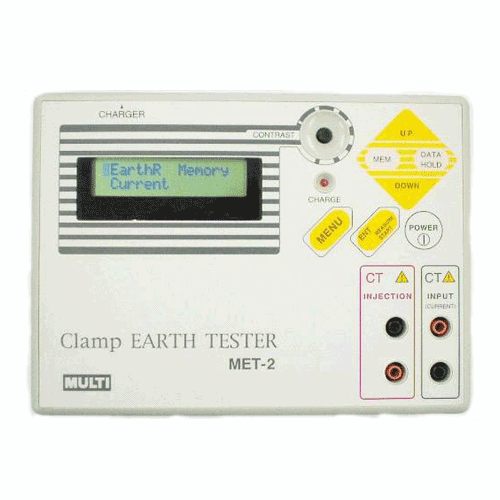

MET-2 [클램프식 접지저항계]

  • 모델명

    MET-2

  • 제품명

    MET-2 [클램프식 접지저항계]

  • 제품특징

    CLAMP EARTH TESTER

위시리스트0
제조사 MULTI
브랜드 MULTI
모델 MET-2
판매가격 0원
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

  • 상품 정보

    상품 상세설명

    MET-1 의 발전모델입니다.  원리는 MET-1을 답습하고 있습니다만  전기회로가 완전하게 공진하고 있지 않는 곳에서도  CPU에 의해 연산해  보다 정확한 접지 저항값을 산출합니다.  MET-1에서는 할 수 없었던  공동 접지 저항도 연산에 의해 산출합니다. 또, 0.01Ω부터 측정할 수 있게 되어  사용 범위가 넓어졌습니다. 내부에는 메모리를 탑재하고 있어  필요한 데이터를 보존합니다.



    개요

    본 접지 저항계는 두 개의 클램프식  CT를 사용해  접지선을 떼는 일 없이 또 보조 접지봉을 이용하는 일 없이 접지 저항을 계측하는 것으로  다른 접지 저항값에 영향을 받는 일 없이 피측정 접지 저항만을 계측할 수 있는 것입니다.



    용도

    1. 특별 고압, 고압 기기의 외상, 철대의 접지 저항
    2. 피뢰기의 접지 저항
    3. 특별 고압 계기용 변성기의  2차측의 접지 저항
    4. BCD종 접지 저항
    5. 등 전위 본딩용 도체의 접지 확인용
    6. 정전 대책용 어스 매트의 접지 저항, 정전기 대책용의 어스
    7. 다중 접지 개소의 접지 저항
    8. 공동 접지 저항
    9. 송전선의 접지 저항

    MET-2
    본체 사양
    측정 기능 접지 저항, 교류 전류(선전류, 누설전류)
    측정 방식 CT클램프 방식
    표시 2행×16 문자 캐릭터 LCD, 밝기 조정 첨부
    안전 규격 IEC1010-2CATⅡ600V 준거품
    샘플 레이트 교류 전류의 경우 약  2회/초
    측정 시간 접지 저항의 경우 약 30초
    오바 표시 접지 저항, 교류 전류모두 OVER표시
    전지 전압저하 표시 「B」마크 점등
    오토 파워 오프 기능 사용중지 5분후에 전원 OFF
    데이터 홀드 기능 교류 전류만 데이터 홀드 스윗치에 의해 데이터를 보관 유지
    메모리 기능 최대 데이터수 40개 기억 가능
    기억된 데이터는 표시할 수 있다
    측정 범위 접지 저항:0.01~10Ω/300Ω(최소 분해가능0.01Ω)
    교류 전류:0~200mA/2A/20A(최소 분해가능0.1mA)50/60오토 레인지
    측정 정도 (23℃±2℃,80%RH이하에 대해)
    접지 저항
    레인지 분해가능 정도
    10Ω 0.01Ω 0.1~1Ω미만:±0.1Ω
    1Ω이상10Ω미만:±0.5Ω
    300Ω 0.1Ω 10Ω이상50Ω미만:±2.0Ω
    50Ω이상150Ω미만:±5.0Ω
    150Ω이상200Ω미만:±20Ω
    200Ω이상300Ω미만:±30Ω
    *정도는 순저항에 대한 정도로 한다.
    *정도는 루프 한 순저항에 검출용CT(을)를 오른쪽, 주입용CT(을)를 왼쪽으로 배치했을 때로 한다.
    *지전류는1A이내로 한다.

    교류 전류
    레인지 분해가능 정도 최대 허용 전류
    200mA
    2000mA
    20A
    1mA
    1.0A
    0.01A
    3%rdg±8dgt
    2%rdg±8dgt
    2%rdg±8dgt
    20Arms
    *교류 변환 방식:평균치 정류(실효가 환산)
    보존온습도 범위 -10~60℃,80%RH이하(단 결로없는 곳)
    사용온습도 범위 0~40℃,80%RH이하(단 결로없는 곳)
    사용 회로 전압 AC500V이하
    내전압 AC3700V:CT코어 금속부-쥠부간
    (50/60Hz,1분간) AC2300V:전원-케이스간
    전원 Ni-Cd 전지 구동(1.2V×5)
    전지 수명 내장 전지만충전시, 접지 저항으로 약400회사용 (단 충방전 회수에 의해  수명이 변합니다)
    치수·중량 190(w)×140(H)×42(D)mm,약800g
    소비 전류 접지 저항의 경우, 약400mA
    부속품 휴대 케이스·····1
    검출용 CT·····1
    주입용 CT·····1
    취급 설명서·····1
    충전기(META-10C)··1
    보조 리드 선·····1

    ●전류 검출용 CT사양
    CT창경 φ34mm(분할형)
    내전압 AC3700V,1분간(CT코어 금속부-쥠부간)
    케이블길이 2.5m
    치수·중량 9.05(W)*165(H)*38(D)mm, 약460g

    ●주입용 CT사양
    CT창경 φ34mm(분할형)
    내전압 AC3700V,1분간(CT코어 금속부-쥠부간)
    주입 방식 CT클램프 방식(분할형)
    주입 주파수 4kHz~200kHz(오토 스위프 방식)
    주입 파형 정현파
    주입 레벨 약320mVp-p
    케이블길이 2.5m
    치수·중량 9.05(W)*165(H)*38(D)mm, 약460g
